Mi az a gépi látás? Gyakorlati útmutató az ipari kamerarendszerekhez
Mi az a gépi látás?
A gépi látás olyan technológia, amely kamerák, optikai elemek és képfeldolgozó szoftverek segítségével teszi képessé a gyártóberendezéseket arra, hogy "lássák" és értelmezzék a gyártósoron zajló folyamatokat. Ahelyett, hogy egy munkatárs szemmel ellenőrizné az alkatrészek hibáit, vagy azt, hogy a címke a megfelelő helyen van-e, egy gépi látási rendszer képet készít, azt előre meghatározott kritériumok alapján elemzi, és ezredmásodpercek alatt meghozza a megfelelt vagy nem megfelelt döntést.
A technológia lényegében optikai elemeket, egy kamerát vagy szenzort, valamint detektálási, mérési vagy azonosítási algoritmusokat futtató szoftvert kombinál. Az ipari automatizálás egyik ága, amely kapcsolódik az általános számítógépes látáshoz, de nem azonos vele — kifejezetten ismételhető, nagy sebességű, gyári környezetben hozott döntésekre lett kifejlesztve, nem pedig képek nyitott végű értelmezésére.
Mivel gyorsabban és következetesebben működik, mint egy emberi ellenőr, a gépi látás mára a minőségbiztosítás alapvető részévé vált szinte minden gyártási ágazatban, az autóipari összeszereléstől a gyógyszeripari csomagolásig.
A gépi látás alapjai: hogyan épül fel egy gépi látási rendszer
Egy gépi látási rendszer több, egymással szorosan együttműködő elemből áll, és mindegyik befolyásolja a végeredmény pontosságát. A kamera rögzíti a képet, az optika fókuszálja azt, a megvilágítás pedig kontrasztot biztosít, és megszünteti azokat az árnyékokat vagy fényvisszaverődéseket, amelyek elrejthetnék a hibát. A rögzített képet ezután egy processzor dolgozza fel — ez lehet a kamerába épített egység intelligens kamera esetén, vagy egy külső ipari számítógép.
A szoftveres réteg éldetektálási, mintaillesztési, mérési, optikai karakterfelismerési vagy vonalkód-dekódolási algoritmusokat alkalmaz, a feladattól függően. Az eredményt egy küszöbértékhez vagy referenciamodellhez hasonlítja, majd a rendszer döntést hoz: megfelelt, nem megfelelt, vagy további vizsgálatra jelölve. Ez a döntés mechanikus beavatkozást indíthat el — például a hibás alkatrész kiválasztását a sorról —, vagy egyszerűen csak adatokat rögzít a nyomon követhetőség érdekében.
A gépi látás alapjai éppen ebben a láncban rejlenek: a kamera, a megvilágítás, az optika és a szoftver együttes összehangolása jobban számít, mint bármelyik elem önmagában.
Ipari kamerarendszerek: a hardver alapjai
Az ipari kamerarendszerek kifejezetten folyamatos gyári üzemre lettek tervezve, ami megkülönbözteti őket a fogyasztói vagy laboratóriumi kameráktól. Rögzített látómezőre, stabil képkockasebességre és hosszú távú megbízhatóságra vannak optimalizálva olyan környezetekben, ahol rezgés, por és hőingadozás is jellemző — ezek egy hétköznapi kamerát komoly kihívás elé állítanának.

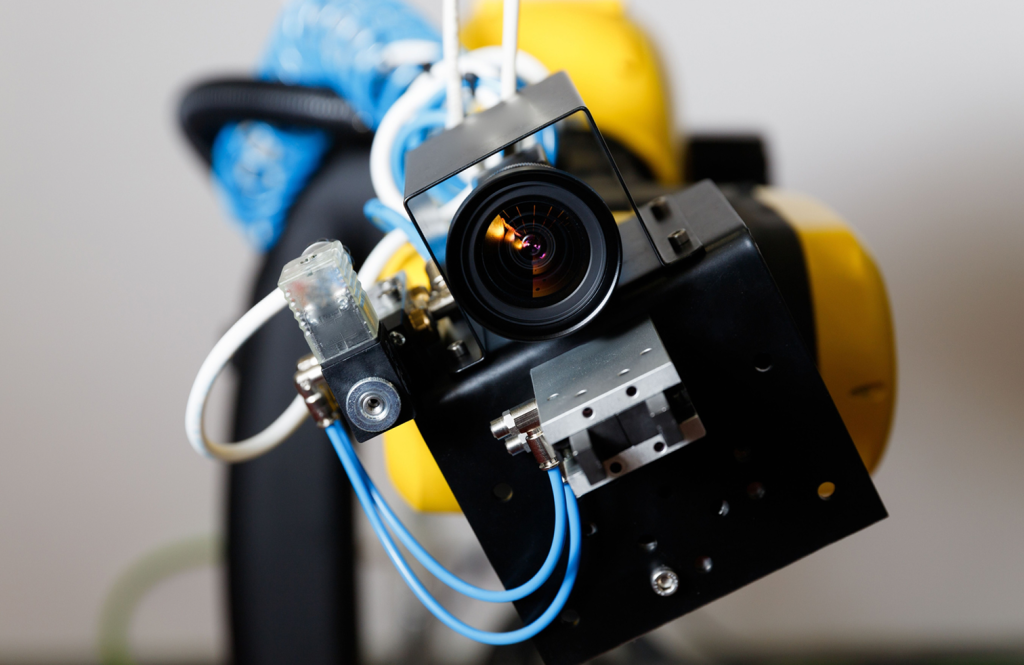

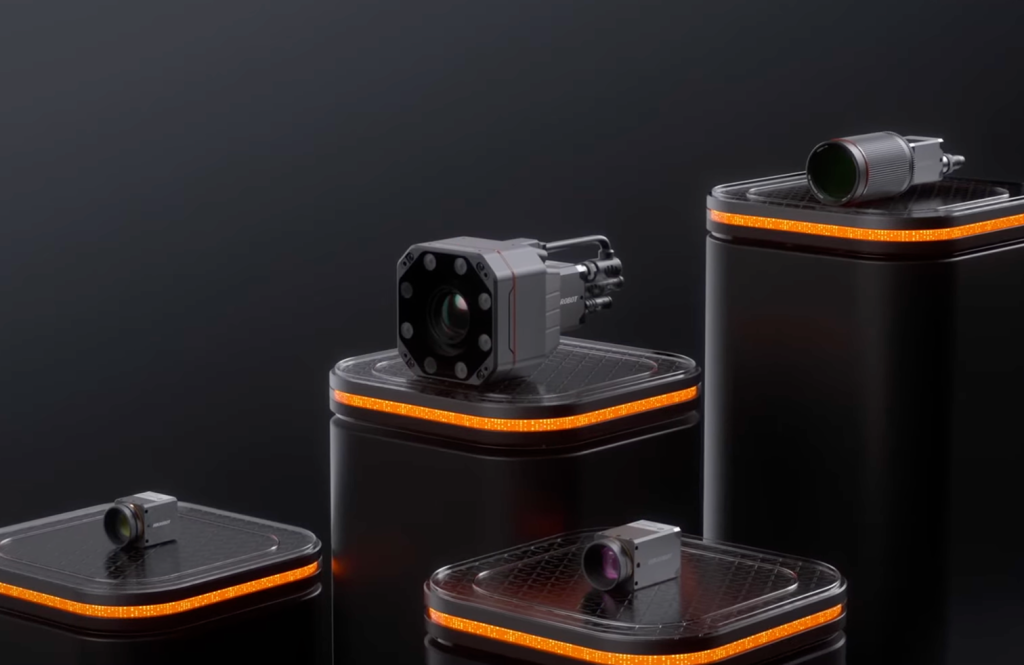

Az ipari kamerák két fő típusa alkotja a legtöbb rendszer alapját: a terület-letapogató, más néven area scan kamerák, amelyek egyetlen expozícióval teljes 2D képet rögzítenek, és a legtöbb ellenőrzési feladatra alkalmasak, valamint a vonal-letapogató, azaz line scan kamerák, amelyek egyszerre csak egy képpontsort rögzítenek, és folyamatos anyagoknál — textíliáknál, fóliánál vagy fémtekercseknél — használatosak. A Hikrobot ipari kameráinak választéka jól szemlélteti ezt a sokszínűséget, több alsorozattal, eltérő felbontási és sebességi igényekhez igazítva.
Az interfészek ugyanolyan fontosak, mint az érzékelő minősége. A GigE, a 10GigE, az USB3, a Camera Link és a CoaXPress mind eltérő kompromisszumot kínál kábelhossz, sávszélesség és ár tekintetében, így a megfelelő választás a képkockasebességtől és a felbontási igénytől függ.
Gépi látás technológia: megvilágítás, optika és szoftver
A kamerák kapják a legtöbb figyelmet, de a gépi látás technológiája ugyanannyira függ a körülöttük lévő elemektől is. A megvilágítás gyakran az ellenőrzés pontosságának legfontosabb tényezője: a gyűrűs, a hátsó és a dómfények mind más felületi jellemzőket emelnek ki, és a rossz választás akár láthatatlanná is teheti a valódi hibát, vagy éppen árnyékok, visszaverődések miatt hamis elutasításokat okozhat.
Az optika határozza meg a látómezőt, a mélységélességet és a munkatávolságot, és mind az érzékelő méretéhez, mind a vizsgált alkatrészhez igazítani kell. Szoftveroldalon a modern rendszerek egyre gyakrabban kombinálják a hagyományos, szabályalapú algoritmusokat mélytanulási modellekkel, amelyek jól kezelik a változó vagy kozmetikai hibákat — például az egyenetlen felületi textúrákat —, amelyeket nehéz rögzített szabályokkal leírni.
Ezek az elemek együttesen döntik el, hogy egy rendszer bírja-e a tempót egy gyors gyártósoron, nem csupán egy bemutató során teljesít jól.
Ipari gépi látás alkalmazásai
Az ipari gépi látás alkalmazásai a gyártás szinte minden szakaszát érintik, nem csupán a végső ellenőrzést. A leggyakoribb felhasználási területek:
- Minőség- és hibaellenőrzés — karcolások, repedések, hiányzó alkatrészek vagy hibás összeszerelés felismerése, mielőtt az alkatrész elhagyná a sort.
- Méretmérés — az alkatrészek tűréshatárainak ellenőrzése érintés nélküli mérőeszközök helyett.
- Vezérlés és pozicionálás — robotkarok segítése az alkatrészek pontos megtalálásában és felvételében, akár véletlenszerű elhelyezkedés esetén is.
- Kód- és karakterolvasás — vonalkódok, QR-kódok és szövegek dekódolása a nyomon követhetőség és a szortírozás érdekében.
- Jelenlét- és teljességellenőrzés — annak megerősítése, hogy minden alkatrész, címke vagy rögzítőelem a helyén van, mielőtt a termék csomagolásra kerülne.
Ezek az alkalmazások megjelennek az autóipar, az elektronikai ipar, a félvezetőipar, az élelmiszer- és italipar, a gyógyszeripar és a logisztika területén egyaránt — olyan ágazatokban, ahol már egy kis hibaarány is jelentős költséget, visszahívást vagy biztonsági kockázatot jelenthet.
Automatizált vizuális ellenőrzés a gyakorlatban
Az automatizált vizuális ellenőrzés az ipari gépi látás legszélesebb körben alkalmazott kategóriája, mivel a minőségbiztosításnál lehet a legkönnyebben mérni a megtérülést. Ez a megközelítés kiváltja vagy kiegészíti a manuális ellenőrzést egy kamera-alapú folyamattal, amely a gyártósor sebességével fut, minden egységre ugyanazokat a kritériumokat alkalmazza, és minden egyes darabról rögzíti az eredményt — nem csupán egy mintavételről.
Ez a következetesség jelenti a legfőbb előnyt a manuális ellenőrzéshez képest. Az emberi ellenőrök elfáradnak, hosszú műszakok alatt könnyen elkerülhetik a figyelmüket a finomabb hibák, és a különböző operátorok között eltérések lehetnek, míg egy megfelelően beállított rendszer minden alkatrészt ugyanahhoz a referenciához mér, minden alkalommal. Emellett adatokat is generál — elutasítási arányokat, hibatípusokat és időbeli trendeket —, amelyek visszacsatolhatók a folyamatfejlesztésbe, nem csupán a hibás darabok utólagos kiszűrésére szolgálnak.
Ugyanakkor az automatizált vizuális ellenőrzés nem váltja ki teljes mértékben az emberi döntéshozatalt: ott működik a legjobban, ahol a vizsgálat jól meghatározható és ismételhető, és minden terméktervezési változás után újra kell validálni.
Hogyan válasszunk ipari kamerákat?
Az ipari kamerák kiválasztása az alkalmazásból kell, hogy induljon, nem a specifikációs lapból. A felbontásnak illeszkednie kell a legkisebb hibához vagy jellemzőhöz, amit észlelni szeretnénk, a képkockasebességnek pedig a gyártósor sebességéhez — bármelyik túlméretezése felesleges költséget jelent hozzáadott érték nélkül. Az érzékelőtípus, a záridőtípus — a globális záras megoldás elkerüli a mozgó alkatrészeknél jelentkező elmosódást — és az interfész mind ebből a két döntésből következik.
A környezeti tényezők is számítanak: IP-védettségű házak a mosható területekhez, vagy széles üzemi hőmérséklet-tartomány a kültéri vagy magas hőmérsékletű folyamatokhoz. Általában érdemes egy kisebb tesztrendszerrel kipróbálni a megoldást, mielőtt a teljes gyártósoron bevezetnék, mivel a megvilágítási és rögzítési körülmények a gyakorlatban ritkán egyeznek pontosan a papíron tervezettel.
Gépi látás Magyarországon és a régióban
Magyarország az EU egyik legerősebb autóipari gyártóbázisával rendelkezik, olyan jelentős üzemekkel, mint a győri Audi, a kecskeméti Mercedes-Benz vagy az esztergomi Suzuki, emellett kiterjedt elektronikai gyártói szektor is jellemzi az országot. Ezekben az iparágakban az automatizált vizuális ellenőrzés és az ipari gépi látás mára alapkövetelménnyé vált, hiszen a nagy volumenű gyártás mellett a minőségi elvárások is folyamatosan szigorodnak.
Az Elvotec hivatalos Hikrobot-forgalmazóként nemcsak a magyarországi gyártókat szolgálja ki, hanem a szomszédos piacokon — Romániában, Szlovákiában, Szlovéniában és Csehországban — működő vállalatokat is támogatja. Ez jól tükrözi a közép-európai beszállítói láncok szoros összefonódását, ahol egy adott gépi látási rendszer kiválasztása gyakran több országra kiterjedő gyártási folyamatot érint.
Gyakran Ismételt Kérdések
A gépi látás ugyanaz, mint a számítógépes látás?
Kapcsolódnak egymáshoz, de nem azonosak. A számítógépes látás a képek számítógépes értelmezésének tágabb szakterülete. A gépi látás ezt a területet kifejezetten ipari feladatokra alkalmazza — ellenőrzés, mérés, vezérlés —, jellemzően dedikált hardverrel és valós idejű teljesítményigénnyel.
Szükségem van intelligens kamerára, vagy külön processzorra?
Az intelligens kamerák egy házban egyesítik az érzékelőt és a processzort, ami leegyszerűsíti egyetlen ellenőrzési pont kialakítását. Egy PC-alapú rendszer külön ipari kamerával általában akkor előnyösebb, ha nagyobb feldolgozási teljesítményre, több kamerára vagy összetettebb szoftverre van szükség.
Mennyibe kerül egy gépi látási rendszer?
A költségek széles skálán mozognak a kamera felbontásától, a megvilágítástól, az optika minőségétől és a szoftver összetettségétől függően, ezért ezt inkább projektalapon érdemes megközelíteni, nem egy fix összeg formájában.
A gépi látás képes felismerni a nehezen definiálható hibákat, például a kozmetikai hibákat?
Igen, bár ehhez jellemzően mélytanulás-alapú szoftverre van szükség a tisztán szabályalapú algoritmusok helyett, mivel a kozmetikai hibák formája és megjelenése erősen változó lehet.
Összegzés
A gépi látás mára a szakterületi eszközből az ipari automatizálás standard részévé vált, elsősorban azért, mert a hozzá tartozó elemek — kamerák, megvilágítás, optika és szoftver — egyre képesebbek és egyszerűbben integrálhatók lettek. A megfelelő rendszer kialakítása azonban továbbra is azon múlik, hogy a hardvert az adott alkalmazáshoz igazítjuk, nem pedig azon, hogy a legmagasabb specifikációjú kamerát választjuk. Azok a gyártók, akik most terveznek első bevezetést, vagy bővítik meglévő ellenőrzési soraikat, jellemzően gyorsabban jutnak el a koncepciótól a megbízhatóan működő rendszerig, ha egy hivatalos Hikrobot-forgalmazóval dolgoznak együtt, aki tanácsot tud adni a kamera kiválasztásához, a megvilágításhoz és az interfész-kompatibilitáshoz.
