Area Scan vs. Line Scan kamerák: Melyik illik jobban az Ön gyártósorához?

Rövid válasz: Az Area Scan kamera egyetlen expozícióval rögzíti a teljes kétdimenziós képet, ezért álló vagy szakaszosan megállított alkatrészek vizsgálatához a legjobb választás. A Line Scan kamera ezzel szemben egyszerre csak egy pixelsort rögzít, és a teljes képet a tárgy folyamatos mozgása közben állítja össze, ezért folyamatos anyagoknál, kerek tárgyaknál vagy nagyon nagy méretű alkatrészeknél működik jobban. Röviden: az Area Scan kamera lefényképez egy jelenetet, a Line Scan kamera pedig egy mozgó felületet pásztáz.

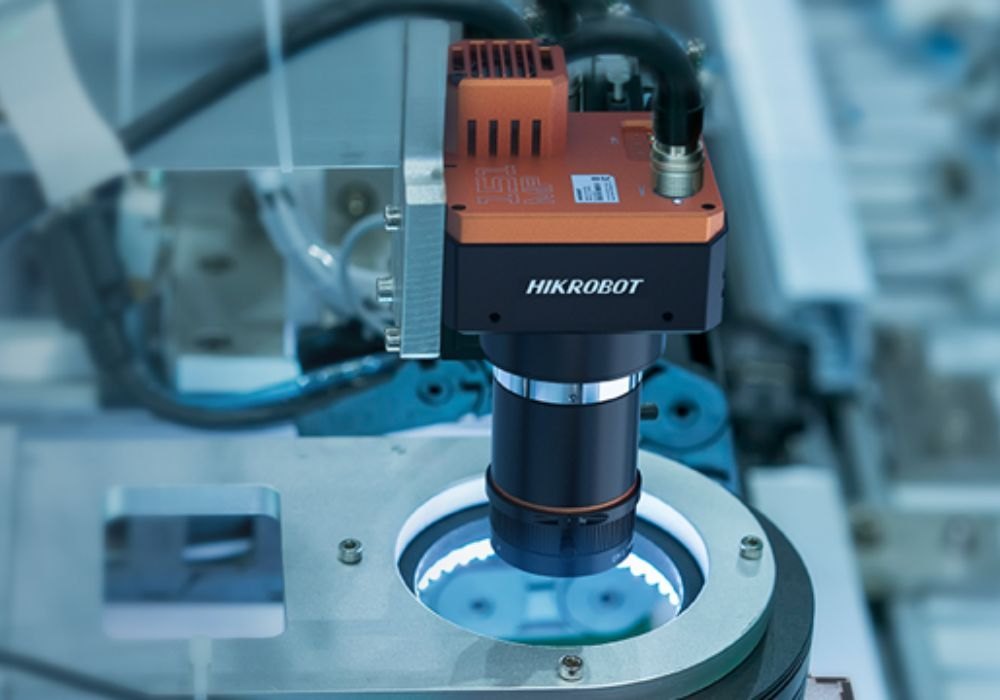

Mi az az Area Scan kamera?

Az Area Scan kamera olyan ipari kamera, amely egyetlen expozícióval rögzíti a teljes kétdimenziós képet – szélességet és magasságot egyaránt –, ugyanúgy, ahogy egy hagyományos digitális fényképezőgép is teszi. Az érzékelő pixelek rácsából áll, így egyetlen indítójel is teljes, elemzésre kész képkockát eredményez.

Ez teszi az Area Scan kamerát a legtöbb gépi látás rendszerben alapértelmezett választássá: alkatrész jelenlétének ellenőrzése, 2D-kód olvasása, méret mérése vagy összeszerelés ellenőrzése egyaránt megoldható egyetlen állóképből. A Hikrobot Ipari kamerák kínálata több szenzorformátumot is lefed – a CE, CA, CH, CB, CU és CS sorozat 0,3 és 604 megapixel közötti felbontási tartományt fed le, így a megfelelő választás attól függ, mennyi részletre van szükség az adott vizsgálathoz.

Mi az a Line Scan kamera?

A Line Scan kamera egyszerre csak egyetlen pixelsort rögzít. Teljes kép elkészítése helyett az érzékelő folyamatosan egyetlen sort olvas be, és a teljes kép a tárgy – vagy a kamera – mozgása közben áll össze, jellemzően egy, a tárgy mozgását követő enkóderrel szinkronizálva.

Ez a felépítés teszi a Line Scan kamerákat alkalmassá folyamatos vagy mozgó anyagokhoz: görgőn futó fólia, papír vagy textília, forgó hengeres alkatrész, vagy olyan alkatrész, amely nem fér bele egyetlen Area Scan képkockába. A Hikrobot CL sorozata 2K és 16K közötti pixeltartományt fed le soronként, így a megfelelő modell kiválasztása attól függ, mekkora finomrészletet kell a pásztázott sornak felbontania.

Miben különbözik az Area Scan kamera a Line Scan kamerától?

A gyakorlati különbség abban rejlik, hogyan épül fel a kép. Az Area Scan kamerának a tárgynak állnia kell, vagy legalább pillanatnyilag meg kell állnia, a tiszta képkockához. A Line Scan kamerának pont ellenkezőleg: folyamatos, pontosan követett mozgásra van szüksége, mert a kép csak akkor jön létre, ha elég sort pásztáztak és illesztettek össze. Az alábbi táblázat összefoglalja, melyik megoldás mikor van előnyben egy adott gyártósori vizsgálat során.

Egyik típus sem eleve "jobb" a másiknál – más-más képalkotási problémát oldanak meg. Egy diszkrét, dobozolt alkatrészekre épülő gyártósornak ritkán van szüksége Line Scan kamerára, egy folyamatos anyagszalagos sort pedig nem lehet megfelelően vizsgálni önmagában egy Area Scan kamerával, bármilyen magas is a felbontása.

Mikor érdemes Area Scan kamerát választani?

Az Area Scan kamera minden olyan ipari kamerás ellenőrzéshez illik, ahol az alkatrész álló, szakaszos, vagy röviden megáll a vizsgálathoz: jelenlét-/hiányellenőrzés, méretmérés, felületi hibafelismerés, valamint 1D- vagy 2D-kódok olvasása diszkrét termékeken. Mivel az érzékelő egyszerre rögzíti a teljes látómezőt, az Area Scan az egyszerűbb kiindulópont is az általános összeszerelési feladatokhoz és a gyártósori minőségellenőrzéshez szakaszos gyártósorokon.

Egyszerűbb vizsgálati feladatokhoz egy mindent egyben kínáló Intelligens kamera – amely egyetlen eszközben egyesíti az érzékelést és a feldolgozást – egyszerűbb alternatíva lehet egy önálló Area Scan kamera és külön vezérlőegység kombinációjához képest, különösen egy-két vizsgálati ponttal rendelkező gyártósorokon.

Mikor érdemes Line Scan kamerát választani?

A Vonalszkenner kamerák akkor a jobb választás, amikor az anyag folyamatosan mozog, vagy nem fér bele egyetlen képkockába. Tipikus esetek közé tartozik a papír, fólia és textília szalaganyag-ellenőrzése, a felület- és nyomtatásminőség-ellenőrzés tekercseken, valamint hengeres alkatrészek teljes körüli vizsgálata forgás közben. Gyakran alkalmazzák nagy sebességű válogató és osztályozó sorokon is, ahol a folyamatos pásztázás jobban lépést tart a terméktovábbítással, mint egy Area Scan kamera ismételt indítása és visszaállítása.

Mivel a kép soronként épül fel, a pontosság azon múlik, mennyire pontosan követik a tárgy sebességét – az egyenetlen mozgás torzítja a végleges képet, ezért a Line Scan rendszereket jellemzően enkóderrel párosítják, nem pedig fix képkockasebességgel.

Más lencse és megvilágítás kell az Area Scan és a Line Scan kamerákhoz?

Igen. Az Area Scan rendszerek rugalmasabbak a lencse és a megvilágítás megválasztásában, mivel a teljes jelenetet egyszerre világítják meg és rögzítik – gyűrűs, rúd- vagy dómfény egyaránt működhet az adott alkatrésztől függően. Precíziós mérési feladatokhoz gyakran telecentrikus lencsét használnak Area Scan kamerával, hogy a nagyítás állandó maradjon a munkatávolság apró változásai esetén is.

A Line Scan rendszerek igényesebbek: egyenletes, nagy intenzitású megvilágításra van szükségük, amely pontosan a pásztázott sorra koncentrálódik, ezért a vonalfényt kifejezetten erre a célra tervezik, nem pedig egy általános terület-megvilágításból alakítják ki.

Mire van még szükség a kamerán kívül?

Mindkét kameratípus csak egy része egy működő ipari képfeldolgozó rendszernek. A képadatoknak továbbra is szükségük van egy vezérlőegységre, amely feldolgozza a képkockákat és jó/rossz döntéssé vagy méréssé alakítja őket, valamint kábelekre és csatlakozási hardverre – például frame grabberekre –, amelyek a Hikrobot kamera tartozékok kínálatában érhetők el a nagy sávszélességű Line Scan rendszerekhez. Mindez nem változtat azon, melyik kameratípus illik az adott feladathoz – csupán azt jelenti, hogy a kamera kiválasztása egy nagyobb rendszer első lépése, nem az egyetlen.

Area Scan vagy Line Scan: melyik illik az Ön gyártósorához?

A gépi látás kamerák kiválasztása ennél az összehasonlításnál egyetlen kérdésre vezethető vissza: az anyag folyamatosan mozog, vagy megállítható a vizsgálathoz? Ha az alkatrészek diszkrétek, és röviden megállíthatók vagy szakaszosan mozgathatók, szinte mindig az Area Scan kamera a helyes kiindulópont. Ha az anyag folyamatosan mozog – szalag, tekercs, forgó alkatrész, vagy bármi, ami túl nagy egyetlen képkockához –, a Line Scan kamerát pontosan erre tervezték. Egyes gyártósoroknak valóban mindkettőre szüksége van: Area Scan az egyedi alkatrész-ellenőrzésekhez, Line Scan pedig a folyamatos anyagszalag- vagy felületvizsgálathoz ugyanazon a soron belül.

Hivatalos Hikrobot-forgalmazóként az Elvotec segít megtalálni az Ön gyártósorához illő kamera-, lencse- és megvilágítás-kombinációt – a gépi látás alapjaira építve.

Gyakran ismételt kérdések

Vizsgálhat-e egy Line Scan kamera álló tárgyat?

Nem hatékonyan. A Line Scan kamera folyamatos, követett mozgásra épül a teljes kép elkészítéséhez; enélkül az érzékelő csak egyetlen sort rögzít, nem használható képkockát.

Gyorsabb-e a Line Scan kamera, mint az Area Scan kamera?

Folyamatos anyagoknál igen – a Line Scan kamera képkockák közötti visszaállítás nélkül, folyamatosan pásztázhat, ami jobban illik a nagy sebességű, megállás nélküli gyártáshoz, mint egy Area Scan kamera ismételt indítása.

Igényel-e a Line Scan kamera speciális szállítószalagot vagy enkódert?

Speciális szállítószalagot nem feltétlenül, de a tárgy sebességének pontos követéséhez szükség van valamire – jellemzően egy enkóderre. Megfelelő követés nélkül az egyenetlen mozgás torzítja az összeállított képet.

Melyik kameratípus jobb vonalkód olvasásához?

Diszkrét, álló alkatrészeken lévő kódokhoz az Area Scan kamera a szokásos választás. Folyamatosan mozgó szalagra vagy tekercsre nyomtatott kódokhoz a Line Scan kamera illik jobban a folyamathoz.

Dolgozhat-e Area Scan és Line Scan kamera egyazon gyártósoron?

Igen. Sok gyártósor Area Scan kamerát használ a diszkrét alkatrész- vagy összeszerelés-ellenőrzéshez, és Line Scan kamerát a folyamatos anyagszalag-, felület- vagy tekercsvizsgálathoz ugyanazon a soron belül máshol.
