MV-ID2023XM ipari kódolvasó: kompakt, 2,4 MP-es olvasó nehezen olvasható kódokhoz NYÁK-on, akkumulátorokon és fémfelületeken

Röviden: Az MV-ID2023XM a Hikrobot kompakt, 2,4 MP-es ipari kódolvasója, amelyet nehezen olvasható 1D és 2D kódokhoz terveztek: szennyezett, ferde, alacsony kontrasztú vagy lézerrel fémbe jelölt kódokhoz, másodpercenként akár 80 kód olvasásával. Global shutteres CMOS szenzort, a Hikrobot deep learning algoritmusát, 4 csatornás fényforrás-vezérlést és IP65 védettséget egyesít egy körülbelül 118 g-os házban. Az MV-ID2023XM sorozat 14 modellből áll, Ethernet vagy USB csatlakozással, mechanikus vagy folyadéklencsés fókuszálással – így a munkatávolsághoz és a vezérlőrendszerhez illeszthető.

Mi az az MV-ID2023XM kódolvasó?

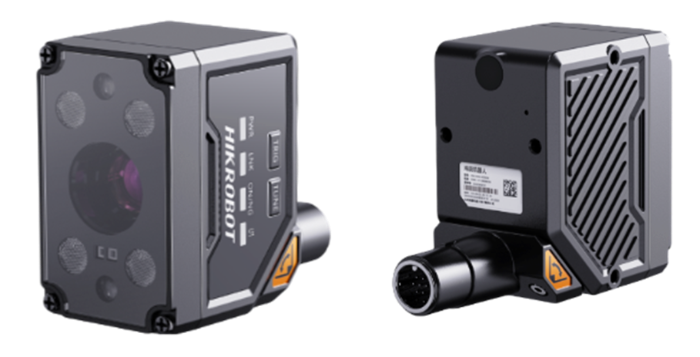

Az MV-ID2023XM fix telepítésű ipari kódolvasó: kompakt eszköz saját képérzékelővel, objektívvel, megvilágítással és dekódoló szoftverrel, amely a gyártósoron áthaladó alkatrészeken lévő kódokat olvassa le. A dekódolt eredményt PLC-nek, számítógépnek vagy más vezérlőrendszernek küldi, nem pedig képet emberi ellenőrzésre.

Az MV-ID2023XM sorozatú ipari kódolvasók a Hikrobot kínálatának mini kategóriájába tartoznak. Az adatlap szerinti alkalmazási területek: fogyasztói elektronika, NYÁK-gyártás, gépjárműipar, lítiumakkumulátor- és napelemgyártás.

Két fogalom, amely a továbbiakhoz hasznos:

• 1D és 2D kódok: az 1D kód (vonalkód) egy sor vonalban tárolja az adatot, a 2D kód – például a Data Matrix vagy a QR-kód – rácsban, így kisebb felületen több adat fér el. A különbségeket az ipari vonalkódolvasók típusairól (1D, 2D és OCR) szóló cikkünk részletesen bemutatja.
• Közvetlen alkatrészjelölés (DPM): közvetlenül az alkatrészre – például lézerrel fémre – felvitt kód, nem címkére nyomtatott. A DPM-kódok gyakran alacsony kontrasztúak és fényvisszaverők, ezért nehezebb őket leolvasni.

Milyen nehezen olvasható kódokat ismer fel az MV-ID2023XM?

Az olvasót kifejezetten azokhoz a kódokhoz tervezték, amelyekkel az egyszerűbb leolvasók gyakran elakadnak: szennyezett, ferde, alacsony kontrasztú és lézerrel jelölt fémfelületű kódokhoz. Ezt három funkció együttese teszi lehetővé.

Deep learning alapú dekódolás. A Hikrobot deep learning algoritmusa nagy robusztussággal dolgozza fel a képeket, így az összetett és sérült kódokat is felismeri.

Digitális WDR képfeldolgozás. A széles dinamikatartomány (WDR) egyensúlyba hozza ugyanazon a képen belül a nagyon világos és nagyon sötét területeket. Ez a fényes fémfelületeken számít, ahol tükröződés és árnyék kerül egymás mellé.

Állítható megvilágítás és optika. Főleg fémen gyakran a megvilágítás dönti el, hogy a kód egyáltalán olvasható-e. Az MV-ID2023XM ehhez több lehetőséget kínál:

• 4 csatornás fényforrás-vezérlés;
• alapból vörös fény, opcionálisan fehér, kék, IR, UV vagy kétszínű (vörös/kék) megvilágítás;
• alapból félpolarizált lencsevédő, opcionálisan átlátszó vagy teljesen polarizált változat – a polarizáció csökkenti a tükröződést a fényes felületeken;
• célzórendszer 2 zöld LED-del a gyors pozicionáláshoz.

Ha új állomás optikáját tervezi, az objektív és megvilágítás kiválasztásáról szóló útmutatónk összefoglalja a döntések hátterét.

Milyen kódtípusokat támogat?

Az MV-ID2023XM a leggyakoribb ipari 1D, 2D és halmozott kódokat olvassa, a GS1-változatokkal együtt.

Hol használják az MV-ID2023XM kódolvasót?

Az adatlap a fogyasztói elektronikát, a NYÁK-gyártást, a gépjárműipart, valamint a lítiumakkumulátor- és napelemgyártást nevezi meg fő alkalmazási területként. Mindegyikben egyedileg követik az alkatrészeket sok gyártási lépésen át, és az állomásokon gyakran kevés a hely a leolvasónak.

• Elektronika és NYÁK-szerelés: a kis panelek és alkatrészek kevés helyet hagynak az olvasónak és a kódnak is. A kompakt ház és a rövid munkatávolság jól illik az elektronikai ipar szerelőállomásaihoz.
• Járműalkatrészek: a fémalkatrészekre lézerrel jelölt kódok tipikus DPM-feladatot jelentenek a gépjárműiparban.
• Akkumulátor- és napelemgyártás: mindkettő alkatrészszintű azonosításra épül a gyártási lépéseken át.

A leolvasó feladata mindenhol ugyanaz: minden állomáson megbízható azonosítót rögzíteni, hogy minden alkatrész nyomon követhető legyen. A nagyobb képet a gépi látáson alapuló kódolvasás és nyomon követhetőség témájú útmutatónk mutatja be.

Melyik MV-ID2023XM modellt válassza?

A megfelelő modell három döntésen múlik: fókuszálás típusa, interfész és fókusztávolság. Az MV-ID2023XM kódolvasók ugyanazzal a szenzorral, dekódolási teljesítménnyel és házzal rendelkeznek.

Mechanikus fókusz vagy folyadéklencse?

Fix állomáshoz, ahol a kód távolsága nem változik, a mechanikus fókusz elegendő. Ha nagyobb rugalmasság kell, a folyadéklencsés változat a jobb választás.

• Mechanikus fókusz: az élességet egyszer kell beállítani az M12 menetes objektíven.
• Folyadéklencse: olyan lencse, amelynek fókuszát elektronikusan, nem a lencse elforgatásával állítják. Az adatlap táblázatai szerint a 8 és 12 mm-es folyadéklencsés modellek akár 2000 mm-es munkatávolságig használhatók, a mechanikus fókuszú modellek 1000 mm-ig.

Ethernet vagy USB?

Gyári hálózatba vagy PLC-hez az Ethernet, egyszerű számítógépes csatlakozáshoz az USB változat ajánlott. Az Ethernet modellek Fast Ethernetet (100 Mbit/s) használnak, ami a dekódolt eredmények továbbításához elegendő. Az USB modellek USB 2.0-val csatlakoznak, és külön egyenáramú tápellátást igényelnek.

Melyik fókusztávolság illik a munkatávolsághoz?

A rövidebb fókusztávolság közelről szélesebb látómezőt ad, a hosszabb nagyobb távolságból is kis kódokat fed le. Néhány érték az adatlapról a mechanikus fókuszú modellekhez:

A teljes látómező-táblázatok az MV-ID2023XM adatlapjában találhatók.

Hogyan illeszthető az MV-ID2023XM az automatizálási rendszerekbe?

Az Ethernet modellek széles körű ipari protokolltámogatással rendelkeznek, így az eredmény a gyártósoron már használt protokollon keresztül juthat el a PLC-hez vagy a felügyeleti rendszerhez.

• Hálózati modellek: SmartSDK, TCP Client, TCP Server, Serial, FTP, PROFINET, EtherNet/IP, MELSEC/SLMP, Modbus, FINS és UDP.
• USB modellek: SmartSDK és USB (CDC, HID).

A 17 pólusú M12 csatlakozó viszi a tápellátást és az I/O jeleket: 2 leválasztott bemenet, 2 leválasztott kimenet és 1 RS-232 port. Az olvasó oldalsó gombbal is indítható, ami a beállításnál hasznos.

A konfiguráció az IDMVS kliensszoftverben történik. Az IDMVS V5.0.0 és újabb verziókkal az olvasó támogatja az autofókuszt és az egykattintásos hangolást, ami lerövidíti az üzembe helyezést. A tápellátás, a hálózat, az OK/NG eredmény és egy felhasználó által definiált jel LED-jei megkönnyítik a hibakeresést a gyártósoron.

Melyek a fő műszaki adatok?

A global shutter az összes pixelt egyszerre exponálja, így a mozgó alkatrészeken lévő kódok is torzítás nélkül rögzülnek, szemben a rolling shutterrel.

Alkalmas-e az MV-ID2023XM nehéz ipari környezetbe?

Igen, a megadott határértékeken belül. Az olvasó IP65 védettségű, vagyis porálló és vízsugár ellen védett. 0 °C és 50 °C között, 20–95% relatív páratartalomnál (kicsapódás nélkül) üzemeltethető.

Rezgésállóságát (IEC 60068-2-6) és ütésállóságát (IEC 60068-2-27) is vizsgálták, ami folyamatosan mozgó gépeken és szállítószalagokon fontos.

A rögzítés rugalmas: a moduláris felépítés, a forgatható és leválasztott kábel, valamint a több oldalon elhelyezett rögzítési pontok szűk helyeken is lehetővé teszik a beépítést. Egyenes és derékszögű kivitelben is elérhető; a csomag tartalmazza a rögzítőkonzolt, a kábeleket külön kell megrendelni.

Két gyakorlati megjegyzés az adatlapból: az USB-s eszközök egyenáramú tápellátást igényelnek, az UV- és IR-fényforrást pedig átlátszó (lámpabúra nélküli) lencsevédővel kell használni, hogy a műanyag ne váljon rideggé. Kerülje a szem közvetlen UV- és IR-fénynek való kitételét.

Hol helyezkedik el a Hikrobot kódolvasó kínálatában?

Az MV-ID2023XM kompakt telepítésekhez tervezett mini kódolvasó. Ha az alkalmazás más látómezőt vagy olvasási távolságot igényel, a Hikrobot vonalkódolvasók teljes kínálata más formátumokat is lefed, és az ID800 sorozat egy másik kompakt lehetőség.

A kódolvasás egy szélesebb gépi látás stratégia része, ezért az olvasót a megvilágítással és a csatlakozó vezérlőrendszerrel együtt érdemes kiválasztani. Az ELVOTEC hivatalos Hikrobot-forgalmazóként Magyarországon segít a megfelelő modell kiválasztásában – vegye fel velünk a kapcsolatot.
